Wärmedämmung/Isolation acadiso.lin (Software)

Martin Vogel ⌂ @, Dortmund / Bochum, Mittwoch, 20. Februar 2013, 10:31 (vor 1923 Tagen) @ Ben

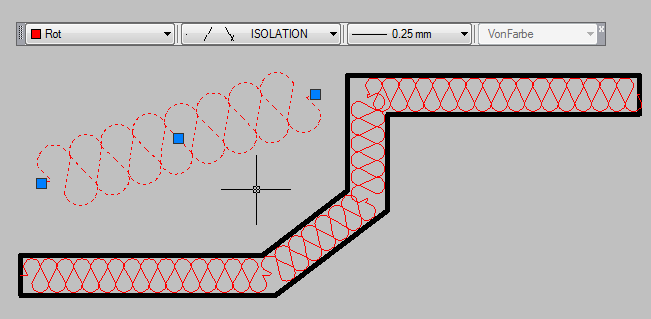

Stimmt, den Linientyp „Isolation“ aus der acadiso.lin zu verwenden, ist noch einfacher, wenn man in AutoCAD nicht nur rechteckige Bereiche mit der Dämmungsdarstellung zu füllen hat. Etwas lästig finde ich bei der Methode, dass die Dämmungsbreite nachträglich über die Linienbreite eingestellt werden muss und nicht einfach in AutoCAD-Zeichnungseinheiten angegeben werden kann. Der als Dämmung darzustellende Bereich unten hat zum Beispiel eine Breite von „240“ und der Linientypfaktor muss „10“ betragen, damit die Dämmstoffschicht vernünftig dargestellt wird.

[image]

--
Dipl.-Ing. Martin Vogel
Leiter des Bauforums

Heute schon programmiert? Einführung in Python 3 (PDF)
