Wärmedämmung mit AutoCAD zeichnen (Software)

Martin Vogel ⌂ @, Dortmund / Bochum, Montag, 18. Februar 2013, 15:29 (vor 1887 Tagen)

Aus aktuellem Anlass hole ich einen Eintrag von 2011 noch einmal hervor:

[image]
Es ist ganz einfach, AutoCAD um eine Möglichkeit zu ergänzen, Wärmedämmungen mit der traditionellen Mäanderschraffur zu zeichnen. Alles, was man dazu braucht, ist ein dynamischer Block, den man irgendwo auf der Platte als DWG-Datei bereithält.

[image]ZIP-Archiv

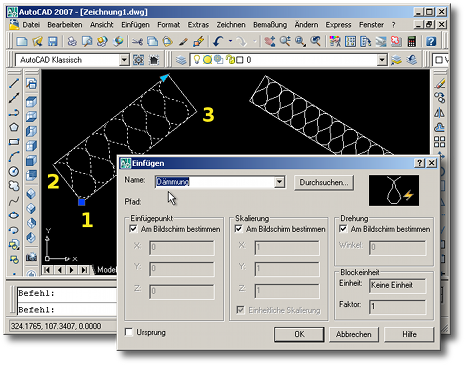

Kurzanleitung: ZIP-Datei herunterladen und Dämmung.DWG auspacken. Diese Datei als Block in die mit der Wärmedämmschraffur zu versehende Zeichnung einfügen, dabei alle Parameter am Bildschirm bestimmen: Einfügepunkt wählen (1), Dicke wählen (2), Richtung wählen (3). Die erste „Dämmstoffschleife“ wird dargestellt. Diese anklicken und das Dämmschicht-Mäander am blauen Dreieck auf die gewünschte Länge ziehen.

Durch die Definition als dynamischer Block werden beim Langziehen genau so viele Schleifenelemente angefügt, wie benötigt werden.

--
Dipl.-Ing. Martin Vogel
Leiter des Bauforums

Heute schon programmiert? Einführung in Python 3 (PDF)
