BricsCAD/AutoCAD: Verschwundene Objektfangmarkierung (Software)

Martin Vogel ⌂ @, Dortmund / Bochum, Donnerstag, 23.04.2015, 13:11 (vor 1212 Tagen)

An einem Studentenrechner konnten wir heute das Phänomen beobachten, dass der Objektfang zwar funktionierte, jedoch keinerlei Hinweis mehr darauf erfolgte. Das Objektfangsymbol wurde einfach nicht dargestellt.

Sowohl in AutoCAD als auch in BricsCAD ist dafür die Variable AUTOSNAP verantwortlich. Diese hat normalerweise den Wert 63. Setzt man den Wert auf 0, wird das üblicherweise orangerote Objektfangsymbol unsichtbar.

[image]

Die Zahl 63 ist dabei die Summe aus den einzelnen Einstellungswerten:

1 schaltet die Objektfangmarkierung ein.
2 aktiviert die Autofang-Tooltipps.
4 magnetisiert die Autofangpunkte.
8 schaltet die polare Spurverfolgung ein.
16 schaltet die Objektfangspurverfolgung ein.
32 aktiviert die Tooltipps für polare Spurverfolgung und Objektfangspurverfolgung.

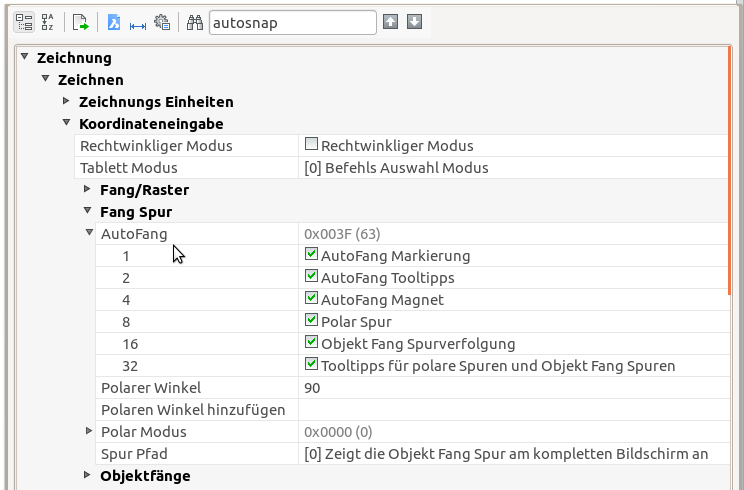

Alternativ zum Setzen der Variable lässt sich das Verhalten auch im Einstellungsdialog ändern. Hier BricsCAD:

[image]

--
Dipl.-Ing. Martin Vogel
Leiter des Bauforums
